VPM 150-260: produzione di suole per calzature in TPU – TR – PVC

DESCRIZIONE
Macchina monocolore a due, tre o quattro stazioni con sistema di iniezione vite/pistone e chiusura oleodinamica da 150 ton. oppure 260 ton. idonea alla produzione di suole per calzature in TPU – TPR – PVC avente le seguenti caratteristiche:

PRESSE

Presse con sistema di chiusura a spalla fissa su cui è ricavato l’alloggiamento della testa rotante (0° / 90°) con albero passante e serraggio tramite ghiere di precisione a bloccaggio radiale per una maggiore rigidità strutturale.

INIETTORI

Iniettori idraulici con controllo elettronico di posizione con il quale è possibile iniettare sempre la giusta quantità di materiale programmata nel terminale operatore.
Ugello di iniezione con chiusura a spillo (zero perdite).

TERMINALE OPERATORE

La macchina è provvista di un terminale video touch screen per la programmazione e la regolazione di tutte le varie funzioni macchina.
Elenchiamo le principali::
– Temperatura delle quattro zone di riscaldamento
– Velocità di chiusura e rallentamento pressa
– Forza di chiusura pressa
– Varie fasi di iniezione con modalità di lavoro a volume o micro
– Pressione e velocità di iniezione
– Pressione di mantenimento anti-ritiro (doppio colpo)
– Sistema di soffiaggio coperchio-stampo indipendente e temporizzato
– Sistema di estrazione superiore e inferiore programmabile
– Archiviazione e copia articoli

CENTRALE IDRAULICA

Centrale idraulica con due pompe ad ingranaggi interni le quali garantiscono silenziosità e durata, motori pompe asincroni trifase ad alte prestazioni specifici per uso con inverter vettoriali per una maggiore resa dell’impianto e consumi di elettricità contenuti

OPTIONAL

– Possibilità di montare tre o quattro pompe
– Robot anteriore estrazione materozza
– Sistema per trasformazione in bicolore

TWIN VPM 150-260

Macchina monocolore a due stazioni con sistema di iniezione vite/pistone e chiusura oleodinamica

TRIS VPM 150-260

Macchina monocolore a tre stazioni con sistema di iniezione vite/pistone e chiusura oleodinamica

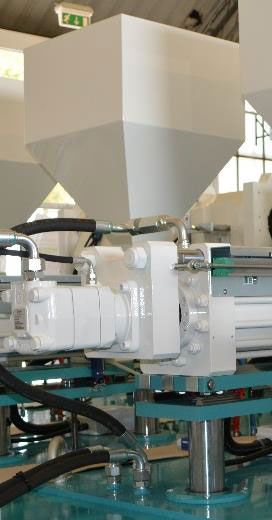

POKER VPM 150-260

Macchina monocolore a quattro stazioni con sistema di iniezione vite/pistone e chiusura oleodinamica

Caratteristiche Tecniche		TWIN VPM 150	TRIS VPM 150	POKER VPM 150	TWIN VPM 260	TRIS VPM 260	POKER VPM 260
Stazioni / iniettori	n°	2 / 2	3 /3	4 / 4	2 / 2	3 /3	4 / 4
Forza di chiusura	ton.	150	150	150	260	260	260
Diametro vite	mm	45/55(standard)/65	45/55(standard)/65	45/55(standard)/65	45/55(standard)/65	45/55(standard)/65	45/55(standard)/65
Velocità rotazione vite	rpm	0 ÷ 120	0 ÷ 120	0 ÷ 120	0 ÷ 120	0 ÷ 120	0 ÷ 120
Volume massimo iniettabile	cm3	500/750(standard)/1000	500/750(standard)/1000	500/750(standard)/1000	500/750(standard)/1000	500/750(standard)/1000	500/750(standard)/1000
Distanza tra i piani portastampo	mm	50 ÷ 350	50 ÷ 350	50 ÷ 350	50 ÷ 350	50 ÷ 350	50 ÷ 350
Altezza stampi	mm	55 ÷ 200	55 ÷ 200	55 ÷ 200	55 ÷ 200	55 ÷ 200	55 ÷ 200
Dimensione massima stampi	mm	400 x 400 x 200	400 x 400 x 200	400 x 400 x 200	400 x 400 x 200	400 x 400 x 200	400 x 400 x 200
Zone di riscaldamento	n°	4	4	4	4	4	4
Pompe idrauliche	n°	2	2(1)	2(2)	2	2(1)	2(2)
Potenza singolo motore pompa	Kw	11	11	11	11	11	11
Potenza totale installata	Kw	38	46(3)	54(3)	38	46(3)	54(3)
Potenza media assorbita	Kw	12	15(3)	18(3)	12	15(3)	18(3)
Lunghezza	mm	3800	3800	3800	3800	3200	3800
Larghezza	mm	1700	2350	3300	1900	2450	3700
Altezza	mm	2300	2380	2300	2300	2300	2300
Peso	Kg	5800	6900	9200	6850	8900	12500

(1) = Possibilità di installare 3 pompe (opzionale)
(2) = Possibilità di installare 4 pompe (opzionale)
(3) = Con 2 pompe idrauliche installate
